階梯環填料是七十年代初由英國傳質公司應用價值分析技術開發的一種新型開孔填料。階梯環（CMR）的高約為直徑的一半，環的一邊有錐形翻邊，環壁上開有窗孔，并有彎曲葉片伸向環心。由于高度減小及錐形翻邊的特殊結構，不但改善了填料層內氣液分布，而且增加氣液接觸點，有利于液體匯聚分散及液膜表面的不斷更新，使傳質得到強化，分離效率大大提高。一般階梯環填料較鮑爾環填料的通量提高10-20%，壓力降低30-40%，分離效率視具體工藝均有不同程度的提高。

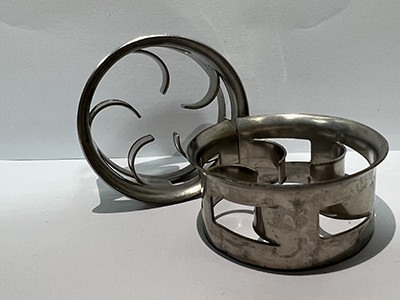

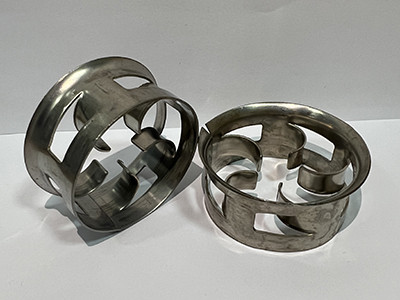

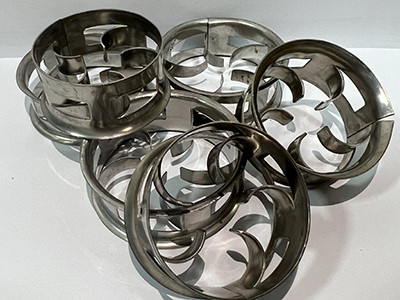

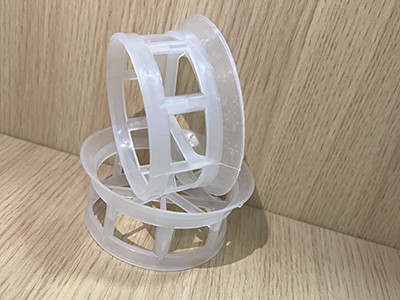

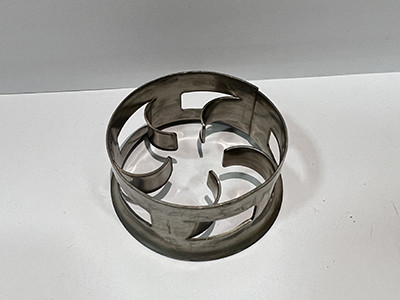

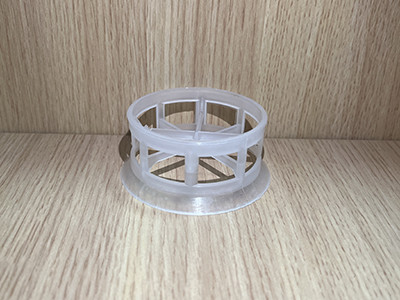

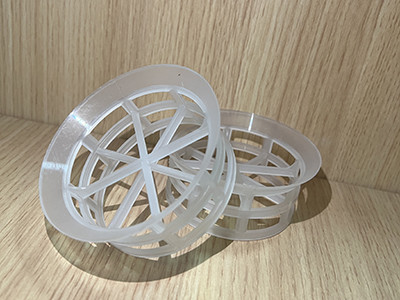

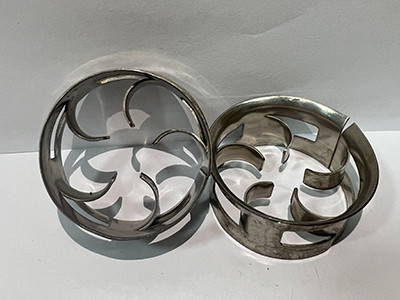

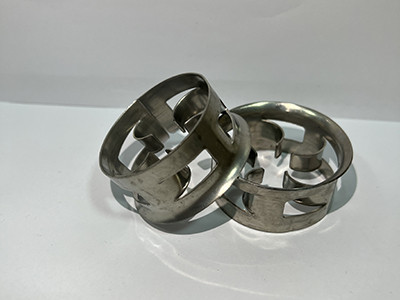

階梯環的高徑比僅為鮑爾環的一半,并在環的一端增加了錐形翻邊,這樣減少了氣體通過床層的阻力.并增大了通量,填料的強度也較高，由于其結構特點，使填料層內填料間多呈點接觸。這樣既增大了空隙率、減少了壓降，而且又構成了液體沿填料表面流動的匯集或分散點，促進液膜表面更新和液體混合作用，使氣液分布均勻，增加了氣液接觸表面而提高了傳質效率，一般由塑料、陶瓷、金屬做成。材質不同，結構也有所不同，金屬階梯環內筋結構同鮑爾環，舌片彎向呈葉片狀；塑料及瓷質階梯環的內筋結構與塑料鮑爾環相似，也有米字形和井字形之分。

*用途

階梯環填料廣泛用于石油、化工、氯堿、煤氣、環保等行業的填料塔器中。

*材質

階梯環填料的材質分為塑料階梯環填料，陶瓷階梯環填料，金屬階梯環填料等

階梯環吸收了拉西環的特點，而對鮑爾環的改進，環的高徑比為1：2，并在一端增加了錐形翻邊，減少了氣體通過床層的阻力，并增大了通量，填料強度較高，由于其結構特點，使氣液分布均勻，增加了氣液接觸面積而提高了傳質效率。陶瓷階梯環也改變了拉西環填料的環高與直徑相等的習慣，降低了環的高度，減薄了材質的厚度，并在階梯環的一側端增加了翻邊。由于階梯環填料的一側端增加了翻邊，不但可以增加填料環的機械強度，而且由于破壞了填料結構的對稱性，因而增加了填料投放時的定向幾率。又由于翻邊的影響，使得填料在堆積時填料環隙之間的接觸由此線性接觸為主變?yōu)橐渣c接觸為主。這樣，不但增加了填料顆粒之間的空隙，減少了氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表面流動的匯聚分散點，從而促進了液膜的表面更新，有利于填料傳質效率的提高。因此，陶瓷階梯環填料的性能較陶瓷鮑爾環又有了進一步的提高。陶瓷階梯環具有優異的耐酸耐熱性能，能耐除氫氟酸以外的各種無機酸、有機酸及有機溶劑腐蝕，可在各種高溫場合使用，應用范圍十分廣泛，可用于化工、冶金、煤氣、環保等行業的干燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等。
